Đặc điểm của bulong nở
Khái niệm
Bulong nở còn có tên gọi khác là tắc kê nở, có cấu tạo thiết kế đặc biệt và chịu được tác động của lực và tải trọng rất tốt. Bộ phận giãn (áo nở) là một trong các bộ phận của bulong nở có khả năng liên kết các kết cấu lại với nhau hoặc liên kết giữa kết cấu khung với thành bê tông trong công trình xây dựng.

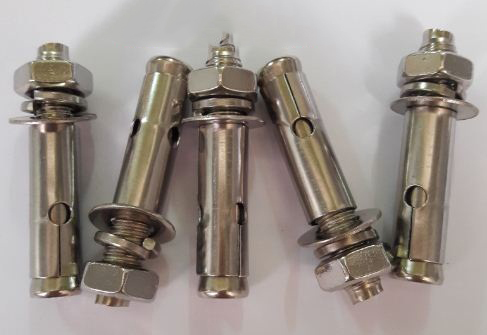

Bulong nở
Cấu tạo
Hình dạng của bulong nở là hình tròn, bộ phận giãn (áo nở) nằm ở bên ngoài thân của bulong nở và bulong nở rất nhiều kích thước khác nhau nhằm đáp ứng nhu cầu cũng như là mục đích sử dụng của mỗi công trình khác nhau.
Một bộ bulong nở bao gồm: 01 bu lông, 01 bộ phận giãn (áo nở), 1 long đen phẳng, 1 long đen vênh, 1-2 đai ốc (tùy thuộc vào điều kiện làm việc và mức độ chịu trọng tải mà bulong nở phải chịu).
Kích thước, thông số kỹ thuật của bulong nở
Đường kính từ: M6, M8, M10, M12, M14, M16, bulong M20...
Chiều dài: 60mm - 200mm
Vật liệu: thép cacbon, thép không gỉ inox 201, inox 304.
Xử lý bề mặt: mạ kẽm trắng, mạ vàng.
|
Kích thước nở nút
|
H x C x B
|
Kích thước nở nút
|
H x C x B
|
|
M6x50
|
Ø8 x 35 x 0,6
|
M10x110
|
Ø12 x 80 x 1,0
|
|
M6x60
|
Ø8 x 40 x 0,6
|
M10x120
|
Ø12 x 90 x 1,0
|
|
M6x70
|
Ø8 x 50 x 0,6
|
M12x80
|
Ø14 x 50 x 1,2
|
|
M6x80
|
Ø8 x 60 x 0,6
|
M12x90
|
Ø14 x 60 x 1,2
|
|
M8x60
|
Ø10 x 40 x 0,8
|
M12x100
|
Ø14 x 70 x 1,2
|
|
M8x70
|
Ø10 x 50 x 0,8
|
M12x110
|
Ø14 x 80 x 1,2
|
|
M8x80
|
Ø10 x 60 x 0,8
|
M12x120
|
Ø14 x 90 x 1,2
|
|
M8x90
|
Ø10 x 70 x 0,8
|
M12x150
|
Ø14 x 120 x 1,2
|
|
M8x100
|
Ø10 x 75 x 0,8
|
M14x100
|
Ø18 x 60 x 1,5
|
|
M8x120
|
Ø10 x 85 x 0,8
|
M14x120
|
Ø18 x 80 x 1,5
|
|
M10x60
|
Ø12 x 35 x 1,0
|
M14x150
|
Ø18 x 100 x 1,5
|
|
M10x70
|
Ø12 x 40 x 1,0
|
M16x100
|
Ø20 x 60 x 1,5
|
|
M10x80
|
Ø12 x 50 x 1,0
|
M16x120
|
Ø20 x 80 x 1,5
|
|
M10x90
|
Ø12 x 60 x 1,0
|
M16x150
|
Ø20 x 100 x 1,5
|
|
M10x100
|
Ø12 x 70 x 1,0
|
-
|
-
|
Bảng thông số kỹ thuật bulong nở
Vật liệu chế tạo bulong nở

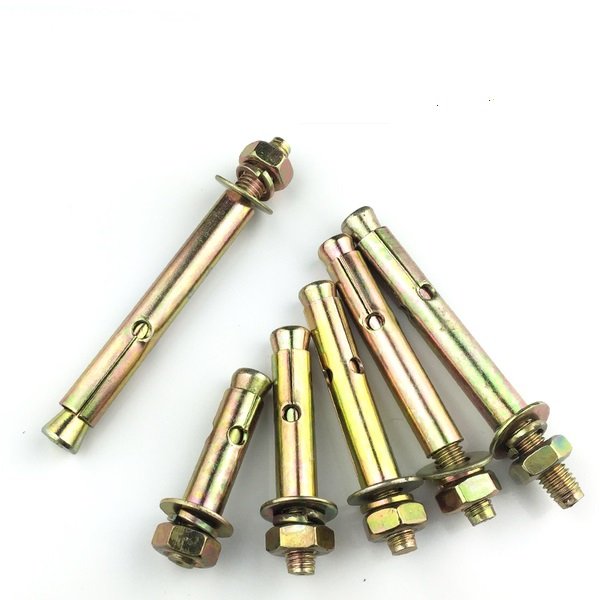

Bulong nở bằng thép cacbon
Bulong nở bằng thép cacbon có các phần như sau:
-
Phần có bộ phận giãn (áo nở) có hình dạng trụ ống, bên trong bộ phận rỗng, các phần có cấu tạo liền nhau. Thiết kế phần đuôi của bộ phận giãn được xẻ rãnh để có thể xòe ra giúp cho bulong nở có thể áp sát vào thành bê tông trong quá trình thi công.
-
Phần thân được thiết kế có hình dạng trụ tròn, kích thước chiều dài của phần thân bao nhiêu là tùy vào con nở. Ở bên trên phần đầu của thân nở có tiện ren, phần tiện ren có chiều dài nhất định. Ở phần đuôi của thân nở có dạng hình côn, giúp cho áo nở có thể dễ dàng xòe ra khi thi công công trình. Đồng thời, phần đuôi của con nở còn cung cấp thêm thông tin về vật liệu sản xuất của nó.
-
Phần long đen (phẳng và vênh) và đai ốc, đây là phần liên kết trực tiếp của chân đế cột với phần thân của bulong nở.
Bulong nở bằng thép cacbon

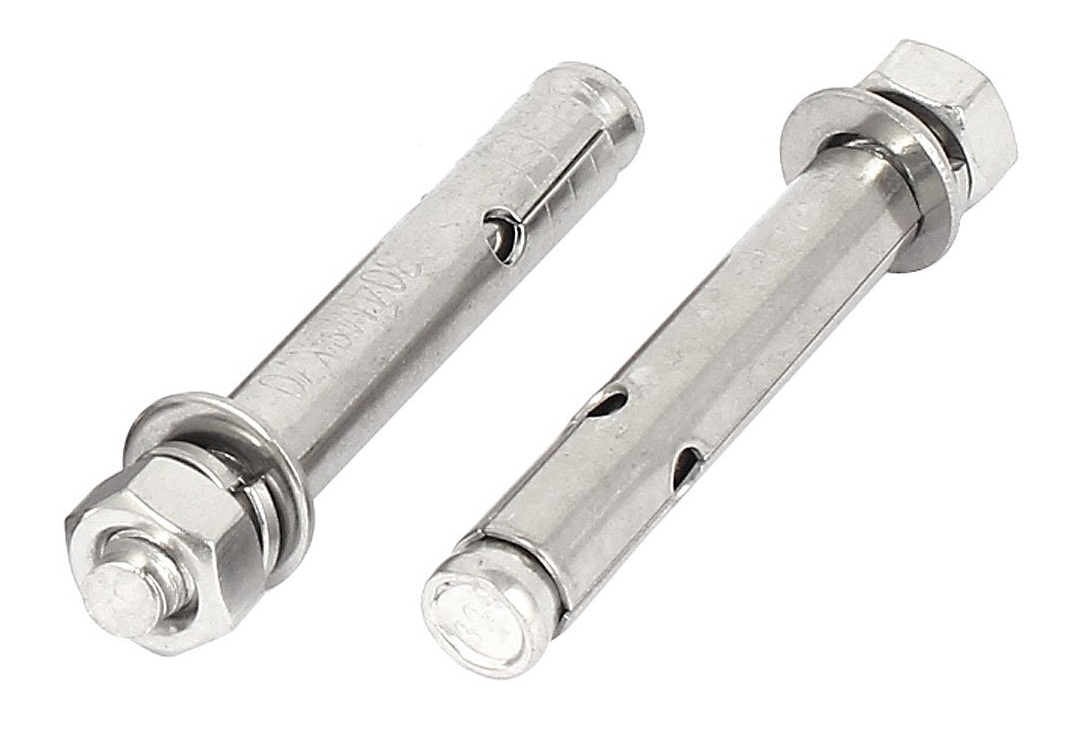

Bulong nở bằng thép không gỉ inox
Thép không gỉ inox là vật liệu được sử dụng để sản xuất bulong nở, thông thường có những loại mác thép không gỉ inox sau:
-
Thép không gỉ inox 304 có mác thép là SUS 304, khả năng chịu lực rất tốt. Nhờ vào độ sáng bóng trên bề mặt vật liệu inox 304 phần nào làm tăng tính thẩm mỹ cao cho vật liệu. Đồng thời, vật liệu inox 304 được biết đến với khả năng chống ăn mòn hóa học. Giá thành của thép không gỉ inox 304 rất hợp lý, tương ứng với công dụng hiệu quả của nó mang lại.
-
Thép không gỉ inox 201 có mác thép là SUS 201, khả năng chịu lực rất tốt. Nhờ vào độ sáng bóng trên bề mặt vật liệu inox 304 phần nào làm tăng tính thẩm mỹ cao cho vật liệu. Khả năng chống ăn mòn hóa học của vật liệu inox 201 rất kém, chính vì vậy khi sử dụng vật liệu này bạn nên thi công đối với những công trình ở nơi khô ráo, ít bị ăn mòn. Giá thành của vật liệu inox rất rẻ so với những loại mác thép không gỉ inox khác.
Bulong nở bằng thép không gỉ inox

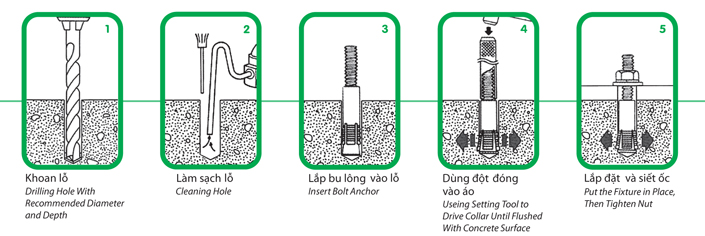

Thi công bulong nở đúng quy trình và kỹ thuật
Thi công bulong nở theo các bước sau đây:
Bước 1: Khoan lỗ phải phụ thuộc vào chiều sâu được thiết kế như thế nào và lỗ có đường kính bao nhiêu. Bạn cần lưu ý đến đường kính của lỗ để khi khoan lỗ có thể dễ dàng chọn mũi khoan có đường kính phù hợp.
Bước 2: Dùng thiết bị chuyên dụng để vệ sinh mũi khoan.
Bước 3: Để phù hợp với thiết kế thì đưa bulong nở đinh vào lỗ và điều chỉnh lại đai ốc khớp với thiết kế.
Bước 4: Muốn liên kết được chắc chắn thì nên đóng đinh và cố định lại bulong nở.
Bước 5: Kiểm tra và điều chỉnh bulong nở đinh.
Thi công bulong nở
Thông qua những thông tin trên bài viết trên, hy vọng sẽ giúp ích cho bạn trong quá trình tìm hiểu về vật liệu chế tạo bulong nở một cách nhanh nhất.
